齒輪，作為機械傳動中最基礎卻至關重要的零件，憑借齒間的精密嚙合，實現了動力的傳遞、速度的轉換和運動形式的改變。從汽車轟鳴的發動機到精密運轉的鐘表，從工業巨輪的減速器到航天探測器的驅動機構，齒輪的身影無處不在。本文將從分類、制造工藝和應用場景三個維度，帶您認識這一“工業牙齒”的奧秘。

一、齒輪的分類：按“形”與“位”的精準劃分

    齒輪的分類方式多樣，最常見的是按齒形曲線和傳動軸相對位置劃分，每種類型對應獨特的功能場景：

1. 按齒形曲線分類

漸開線齒輪：齒廓為漸開線曲線，嚙合時傳動比恒定，加工方便，是應用最廣泛的類型（如汽車變速箱齒輪）。

擺線齒輪：齒廓由擺線生成，傳動效率高、磨損小，常見于鐘表、精密儀器。

圓弧齒輪：齒廓為圓弧曲線，承載能力強，用于重載機械（如礦山破碎機）。

2. 按傳動軸相對位置分類

    平行軸齒輪：

直齒輪（正齒輪）：齒線與軸線平行，結構簡單但傳動噪聲較大（如普通減速器）。優點：（a）設計簡單；（b）易于制造；（c）成本低，效率高；（d）可實現各種傳動比。缺點：傳動噪音大。

直齒輪（正齒輪）——外嚙合（左）、內嚙合（右）

斜齒輪：齒線傾斜，嚙合更平穩、承載能力強（如機床主軸傳動）。優點：（a）與直齒輪相比，承載能力和接觸比更高；（b）比直齒輪更平穩、更安靜；（c）良好的精度等級。缺點：（a）與直齒輪相比效率較低；（b）螺旋角還增加了軸向推力。

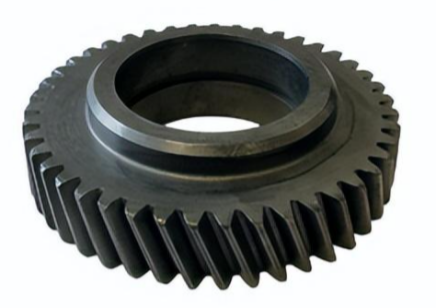

斜齒輪

人字齒輪：左右對稱斜齒組合，抵消軸向力，用于大功率傳動（如大型船舶發動機）。優點：（a）減小軸向力；（b）更順暢的傳輸和接合；（c）降低噪音；（d）自定心能力。缺點：（a）制造困難；（b）成本高。

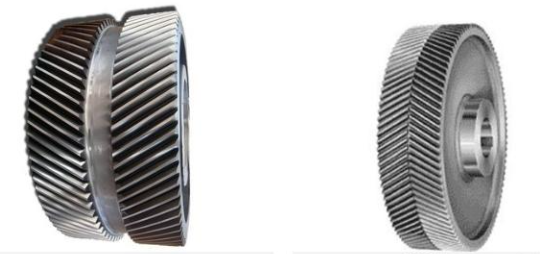

雙斜齒輪（人字齒輪）

齒條和小齒輪：齒條是具有無限半徑的圓柱齒輪，而小齒輪是直齒輪的一種，用于將旋轉運動轉換為直線運動，或者反過來使用。（如：起重機構）

齒條和小齒輪

相交軸齒輪：

錐齒輪：齒分布在圓錐面上，用于直角傳動（如汽車差速器）。優點：（a）在高速和高負載下運行；（b）良好的精度等級。缺點：制造難度高。

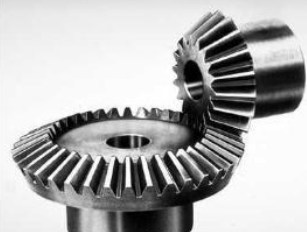

直齒錐齒輪

螺旋錐齒輪：齒線為曲線，傳動平穩且承載高，常見于工程機械。優點：（a）與直齒錐齒輪相比，具有更高的承載能力；（b）運行更為平穩。缺點：與直齒錐齒輪相比，效率較低。

螺旋錐齒輪

交錯軸齒輪：

蝸輪蝸桿：蝸桿主動、蝸輪從動，可實現大傳動比（如電梯曳引機）。優點：（a）齒輪嚙合發生時沒有任何震動；（b）緊湊型驅動；（c）更安靜的操作；（d）高減速比（8--400）。缺點：（a）由于摩擦接觸從而產生大量熱量；（b）低效率40%--90%；（c）較高速比是不可逆的；（d）散熱和提高熱效率需要潤滑。

蝸桿和渦輪

.

準雙曲面齒輪：軸線交錯且偏置，用于需要緊湊結構的場景（如：部分汽車驅動橋）。

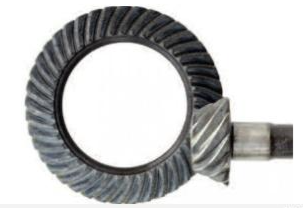

準雙曲面齒輪

關鍵差異對比：

二、齒輪制造：從“毛坯”到“精密零件”的蛻變

齒輪的制造需兼顧強度、精度和成本，核心工藝圍繞材料成型和齒形加工展開：

1. 材料與預處理

金屬材料：

中碳鋼/合金鋼（如45鋼、20CrMnTi）：經調質、滲碳淬火提升硬度，用于重載場景。

鑄鐵（如HT250）：成本低、耐磨性好，適用于低速齒輪（如機床手輪）。

非金屬材料：

工程塑料（如尼龍、聚甲醛）：輕量化、低噪音，用于家電、辦公設備（如打印機齒輪）。

粉末冶金：通過壓制成型，適合批量生產小模數齒輪（如電動工具）。

2. 齒形加工工藝

切削加工：

滾齒：用滾刀在滾齒機上加工直齒/斜齒，效率高，適用于批量生產。

滾齒加工

插齒：用插齒刀加工內齒輪或多聯齒輪，精度較高。

插齒加工

磨齒：熱處理后精磨齒面，精度可達IT5級，用于高精度齒輪（如航空發動機）。

磨齒加工

特種加工：

鑄造：用于大尺寸、低精度齒輪（如大型礦山機械）。

3D打?。杭す鉄Y(jié)金屬粉末或高性能塑料，快速成型復雜齒形（如機器人定制齒輪）。

電火花加工：加工高硬度材料（如硬質合金齒輪），齒面粗糙度低。

3. 后處理與檢測

熱處理：滲碳淬火使齒面硬度達58-62HRC，芯部保持韌性。

表面處理：噴丸強化齒根，降低疲勞斷裂風險；鍍層（如鍍鎳）提升耐磨性。

精度檢測：用齒輪測量中心檢測齒形誤差、螺旋線偏差、節圓跳動偏差、周節累積偏差，確保傳動平穩性。

三、齒輪的應用：貫穿工業與生活的“動力紐帶”

齒輪的應用幾乎覆蓋所有機械領域，以下為典型場景：

1. 交通領域：驅動世界前行

汽車：變速箱齒輪組通過不同齒數比實現變速（如：8AT變速箱），差速器錐齒輪協調車輪轉速差。

軌道交通：高鐵牽引齒輪箱采用高精度斜齒輪，傳遞功率可達數千千瓦，可靠性要求極高。

2. 工業制造：高效生產的基石

減速器：蝸輪蝸桿減速器用于傳送帶、起重機，將電機高速轉為低速大扭矩。

機床主軸：斜齒輪傳動提供平穩切削動力，主軸箱齒輪需兼顧精度與抗沖擊性。

3. 航空航天：極端環境下的堅守

飛機發動機：壓氣機齒輪采用高溫合金，在800℃以上環境中傳遞動力。

衛星天線驅動：諧波齒輪（一種特殊齒輪）以體積小、傳動比大的優勢，實現天線精準轉向。

4. 消費與精密領域：隱匿的“幕后功臣”

智能家居：掃地機器人驅動齒輪箱采用塑料斜齒輪，低噪音且耐磨損。

醫療設備：牙科椅升降機構使用蝸輪蝸桿，自鎖性確保定位安全。

結語：小齒輪，大乾坤

從手工打磨的木質齒輪到數控加工的精密金屬件，齒輪的進化史就是機械工業的縮影。它用看似簡單的“齒牙咬合”，承載著人類對動力控制的極致追求，無論是萬噸巨輪的破浪前行，還是納米機器人的精準操作，齒輪始終是連接“動力”與“目標”的核心紐帶。未來，隨著材料革新（如：陶瓷基復合材料等）和制造技術（如：AI驅動的自適應加工等）的突破，齒輪將在更廣闊的領域續寫“工業牙齒”的傳奇。
